一、概括
ZNYG自冲洗式系列净水器引进中国市政工程西南设计院等单位技术,综合了目前水处理中的先进技术,集中吸收了同类产品的有点,对混合、反应、沉淀、过滤以及对滤料的反冲洗等进行了更加合理的设计和组合,对全国各地的江、河、湖、溪等高浊度、中浊度和低浊度均可适应。
由于设备体积小、占地少、投资省、上马快、节省能耗、管理方便,并且无论对原水浊度小于100毫克/升的低浊度,或者对原水浊度为3000毫克/升(短时间可达6000毫克/升)的高浊度,处理后的水质均能小于5毫克/升。因此成为目前广大农村、城镇、中小型工矿企业、建筑施工场地、野外工作单位以及部队营房等单位受欢迎的净水设备。
二、工作原理与构造
原水经混合、反应、沉淀和过滤使水质浊度小于5毫克/升。
混合是在设备外部完成的,即将混凝剂加在水泵的吸水管内,利用水泵达到混合。
混合后的原水送入净水器进行净化。净水器内设:1.反应、沉淀、过滤区;2.泥渣浓缩区,该区内设强制出水管,其出水量为整个设备额定水量的20%,该区的作用是提高排泥浓度、延长排泥周期、节省排泥用水量以达到节能目的;3.冲洗水箱,供滤池自动反冲洗时使用。

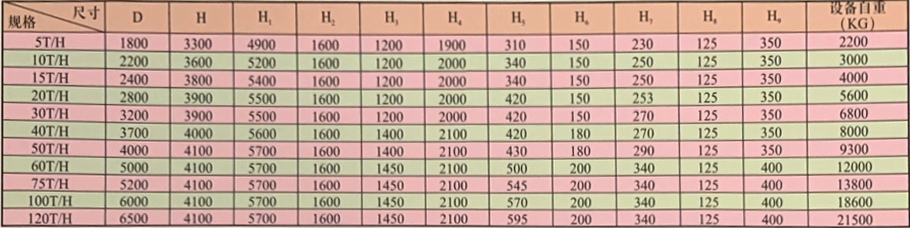

设备主要尺寸表
主要管道管件安装表

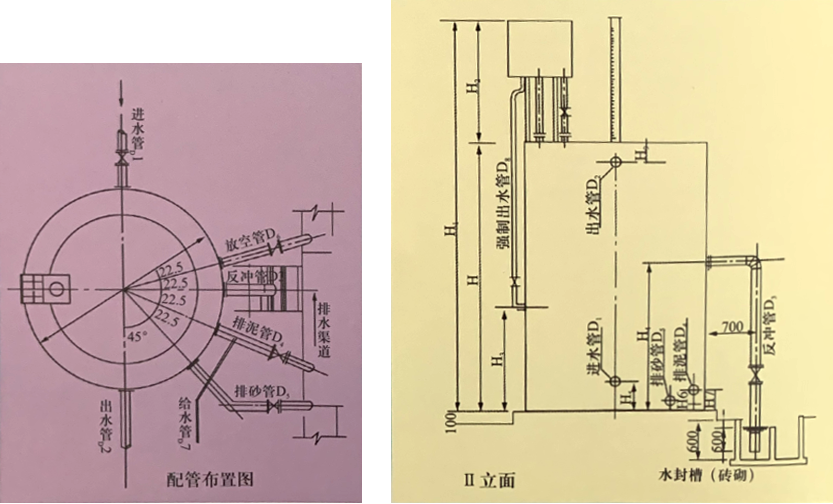

注:本表中数据应与‘配管布置图’对照看
四、安装、运行、管理
1、设备安装:
(1)在南方大部分地区,该设备可以安装在室外,但对于寒冷地区,可考虑放入室内。
(2)设备基础应校准水平,以保证正常运转;管道接通后应检查是否有漏气、渗出水现象。
(3)安装完成后应对设备内部进行检查,清除污物、碎石、铁屑等物,特别应检査对穿孔进水管的孔眼有无堵塞。
(4)滤料应自下而上依次铺设,保证滤料层表面平整,不许乱操作,以保证滤料的合理级配。
2、设备运行:
(1)设备启动前,先打开进水阀门及强制出水阀门,其余阀门全部关闭。水泵启动后,调整进水阀门,采用较小水量(一般为设计流量的1/2-1/3),并加大投药量(为正常投药量的1.5-2倍),当水位上升到泥渣导流管顶时,关闭强制出水阀门,从配水箱取样观察,当浊度除至20度左右,并从视镜外观察悬浮层平稳时,再逐渐开大进水阀和打开强制出水阀门,此时混凝剂投加量也相应降至正常投加量(混凝剂正常投加量——碱式氯化铝——见附表2)。
(2)待沉淀出水合格后(一般控制在20-30毫克/升)。开启滤池进水阀,控制进水缓慢进入滤池,自上而下浸润滤料待冲洗水箱集满后,开启反冲洗阀门。对滤池进行反冲洗时注意控制冲洗强度,将杂质和不合适的滤料冲洗干净后方要使设备投入正常使用。
(3)运行中进水量不宜变化过大,最大水量应不超过设计额定流量的1.2倍。
(4)沉淀池出水的强制出水比为5: 1 (流最测定可用配水箱内的三角堰,三角堰堰顶水深和过流量的换算见附表1)。
(5)当滤池水位(观察水位标尺)比滤池水箱水位高出1.5米时,可进行滤池反冲洗。
3 设备管理.
(1)混凝剂最好采用效率高、腐蚀性能较小的碱式氯化铝。其投与方法,可采用在水泵吸水管上真空投配。故投配管应具有良好的密封条件。投药简容积可按一班或一天的用址,经过稀释后再进行投加。
(2)投备间断运行时,停止运行时间不宜过长(不宜超过一天)。设备恢复运行时,应及时排除部分老化泥渣。并加大进水量和投药量,促使底部泥渣活化后,再调整至设计水量的2/3左右,待出水水质稳定后,逐渐加大水量和减小投药量置至正常值。
(3)当排泥和排砂不能正常工作时,可开启给水管阀门进行冲洗后,再进行排泥砂。
(4)滤池运行中,毎隔半年至一年时间应拆除滤池顶盖板,检査滤池滤料是否平整和是否有胶结泥球。并检查穿孔进水管和排泥管是否堵塞。
(5)设备毎隔两年进行防腐处理一次。
五、设备测定
1、水质测定:定时测定原水、沉淀水、过滤水的水质浊度。
2、视当地具体条件,定期由卫生防疫部门对原水和出水水质进行全面分析检查。
3、定期对反应室和浓缩室的泥渣浓度进行测定(泥渣浓度的正常值见附表3)。

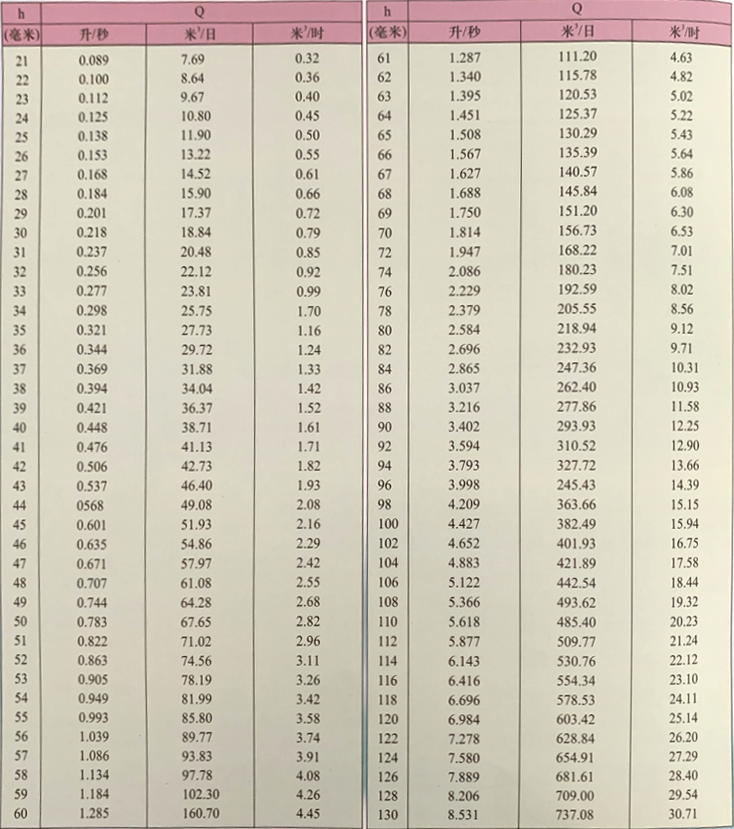

附表1 三角堰堰顶水深和流最对照表(一)
附表1 三角堰堰顶水深和流最对照表(二)

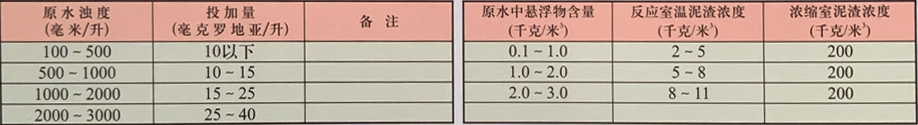

附表2 混凝剂(以碱铝有效AL2SO3计)投加量及附表3 反应室、浓缩室泥渣浓度表
